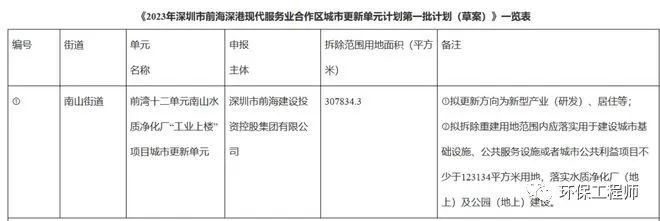

近日，深圳市前管理局发布关于《2023年深圳市前海深港现代服务业合作区城市更新单元计划第一批计划(草案)》的公示，该批次的项目为前湾十二单元南山水质净化厂“工业上楼”项目城市更新单元。

　　南山水质净化厂有望拆除重建为一座集“科技创新产业园+运动公园+居住功能”的超级科技综合体项目，净水功能将参考国际一流标准隐藏于地下。

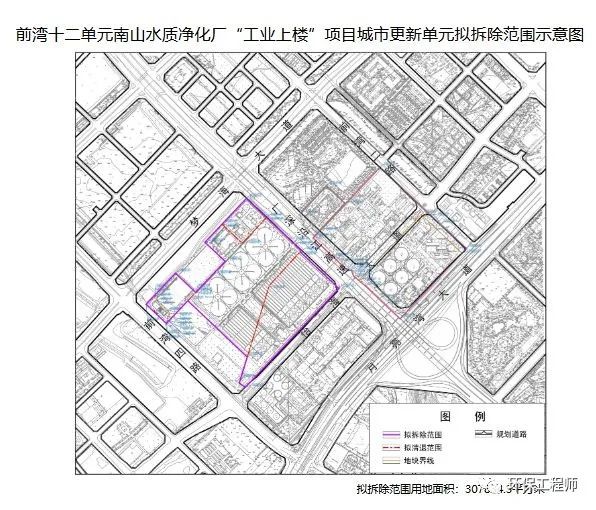

　　前湾十二单元南山水质净化厂“工业上楼”项目城市更新单元位于月亮湾大道、前湾四路和梦海大道围合地带，中部被广深沿江高速穿过。

　　该更新单元拆除范围用地面积307834.3㎡，拟更新方向为新型产业(研发)、居住等;拟拆除重建用地范围内应落实用于建设城市基础设施、公共服务设施或者城市公共利益项目不少于123134㎡用地，落实水质净化厂(地上)及公园(地上)建设，拟贡献率不少于40%。

　　据悉，按照目前初步规划思路，这里将建成亚洲最大的全地下式净水厂，实现前湾十二单元片区公共功能、生产功能、生活功能、生态功能相结合。未来将以起始租金不高于35元/月·平方米进行租赁。具体来说，就是通过改进水处理工艺技术，提高处理标准，水质净化厂由地上改为地下，改变原来敞开式、露天的、较为粗放的水处理设施，水质净化厂处理设施大部分隐藏在地下。南山水质净化厂进行全地下式改造后，地上将建成全新的体育生态运动公园，面积由现状的约6万平方米扩大至约15万平方米(数据仅供参考，最终以批准的规划方案为准)。

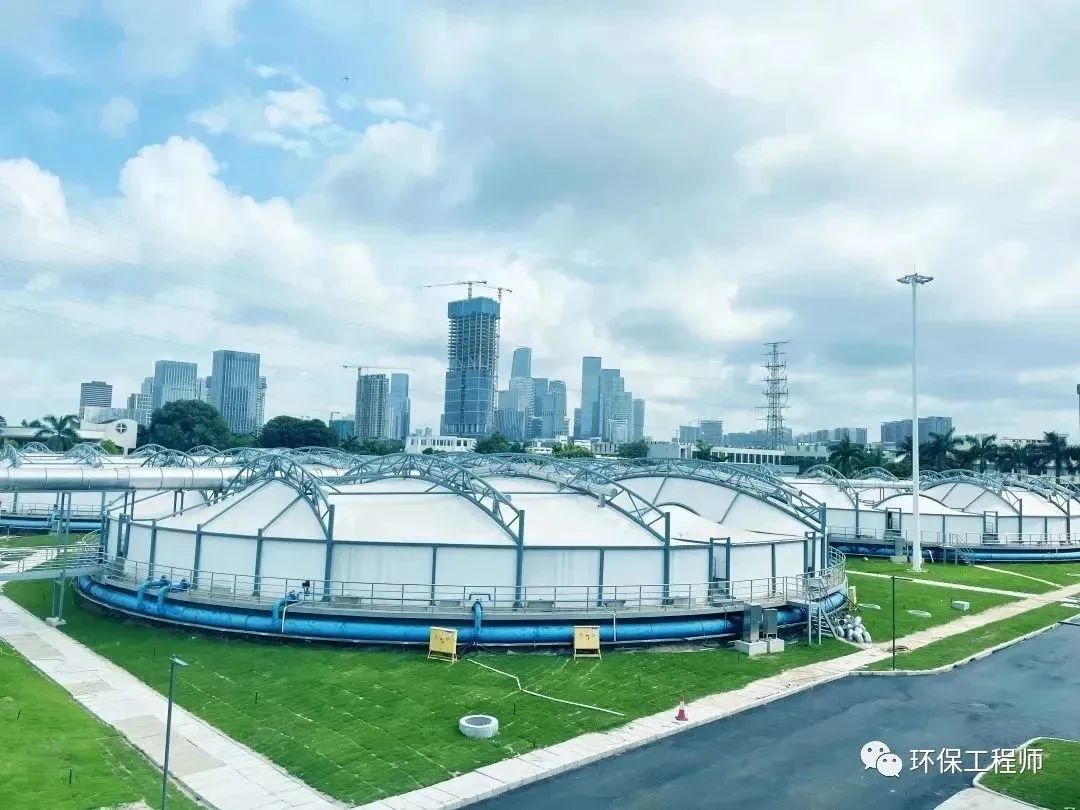

图：南山水质净化厂

　　南山水质净化厂始建于20世纪80年代末，现状污水总处理规模73.6 万m³/d，服务范围东起皇岗路，西至南山区妈湾、前海片区，是目前深圳市规模最大的水质净化厂。

　　亚洲最大的全地下污水处理厂——北京槐房再生水厂!

　　目前，亚洲最大的全地下污水处理厂是槐房北京排水集团槐房再生水厂，北京排水集团槐房再生水厂位于北京市丰台区，是亚洲最大的全地下再生水厂，占地面积约31公顷，日处理规模为60万立方米。水厂主要处理北京市西南城区的生活污水，处理后的主要出水指标达到国家地表水环境IV类水体标准!

　　1、槐房再生水厂总体布局

　　槐房再生水厂有三个分区：厂前区及部分生产区(厂区中东部地上部分)、地下水处理区(厂区中、南部地下部分)、污泥处理区和部分水处理区及生产附属区(厂区北部地上部分)。

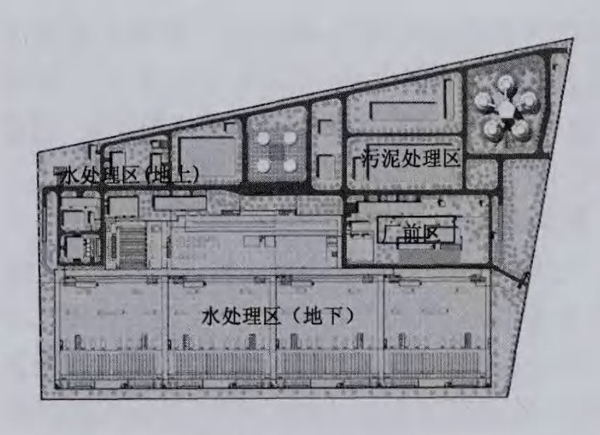

水厂平面图

　　厂区北部地上部分，按功能又可分为水处理区及污泥处理区。

　　水处理区位于北部地上部分的西侧，主要布置有臭氧系统(包括臭氧制备间、氧气制备车间及液氧储罐)、甲醇加药系统(包括甲醇加药间、甲醇储罐区，泡沫消防泵房及加压水泵房)，总变电室、次氯酸钠加药间及储罐棚(包括次氯酸钠、PAC及柠戾酸储罐)，粗格栅间及进水泵房、鼓风机房。

　　污泥处理区位于北部地上部分的东侧，主要布置有储气柜、储泥池、污泥浓缩预脱水机房、热水解及热交换车间、污泥消化池、污泥板框脱水机房、沼气锅炉房，厌氧氨氧化系统、沼气脱硫系统、废气燃烧装置等。

　　厂区中、南部地下部分为水处理区，分为地下两层局部三层布置。

　　地下一层主要为工艺设备操作检修平台及附属生产区，主要包括生物除臭设备，配电室等，在地下一层有贯穿整个地下空间的车行道，并且分别在东、西设立2个出入口，以满足设备维修、安装、消防及栅渣外运的需求。

　　地下二层及局部的地下三层，主要布置各生产构筑物及管廊。地下区布置的处理构筑物主要有细格栅、曝气沉砂池、初沉池、膜格栅、MBR生物池。

　　厂区中东部分为厂前区及部分生产区，主要建筑物为综合楼(下部为清水池)，机修间、仓库、热泵机房及车库(下部为配水泵房)，紫外消毒车间及臭氧接触池。

　　2、设计水质及工艺流程

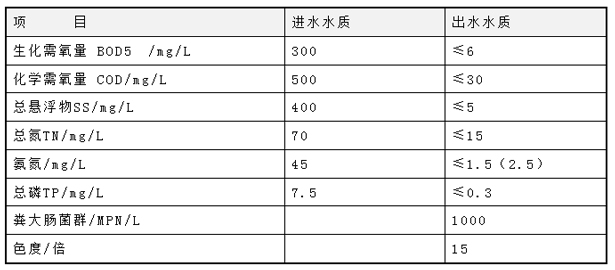

　　1、设计水质

　　2、工艺流程

　　1、污水处理：预处理—MBR—臭氧—紫外

　　污水进入厂区首先经两道粗格栅，初步去除较大漂浮物;

　　然后进入进水泵房，污水经提升后进入到细格栅,进一步去除污水中的丝状、带状漂浮物;

　　然后进入曝气沉砂池，将污水中密度较大的无机颗粒沉淀并排除;

　　再经初沉池，去除部分悬浮物后进入膜格栅进一步去除纤维类杂质，而后进入膜生物反应器，完成有机物、氮、磷等污染物的去除。

　　为确保再生水出水总磷及总氮达标，在生物池投加除磷药剂进行化学辅助除磷，同时设置外碳源投加系统。

　　MBR出水进入臭氧接触池，投加臭氧进行脱色，然后进入紫外消毒渠消毒;紫外消毒后出水可排至小龙河或进入清水池。

　　进入清水池前后均可投加次氯酸钠溶液抑制细菌滋生并保证再生水输送的余氯要求，再生水通过配水泵房输送至再生水管网。

　　2、污泥处理：预脱水—热水解—厌氧消化—深度脱水

　　对于脱水滤液采用厌氧氨氧化工艺进行处理后再进入污水处理流程。同时，槐房再生水厂的污泥处理区还可以承接部分外来污泥进行处理。

　　剩余污泥经过浓缩机浓缩后，与经过除砂的初沉污泥混合，利用预脱水机脱水，并与外厂输送的脱水污泥混合后进入热水解系统。

　　热水解处理后的出泥调整到合适的含水率和温度后，进入污泥消化池进行厌氧消化。消化后的污泥进入压滤脱水机房深度脱水，出泥含水率降至60%以下。

　　最终处置阶段根据污泥处理后的性质，主要进行土地利用，同时可以满足应急填埋。

　　3、人工湿地

　　槐房再生水厂处理过的水经过地表人工湿地的净化，这些水将通过专门的管线补给下游的小龙河。

　　河流两侧形成的河漫滩生境，群落为陆生草本到水生植被的典型的湿地植物序列。

　　筛选得出主要的水生植物有：芦苇、菖蒲、荷花、千屈菜、水生鸢尾、水葱、旱伞草、慈姑、莎草、芡实、荇菜、水葱、茭白、野菱等。有利于对水体污染的生态修复。是水鸟、两栖类动物和鱼类重要的觅食地和迁徙廊道。

　　溪流自然驳岸两侧，群落植被茂盛，层次丰富，形成陆生乔木到湿生草本的结构序列。是水鸟和鱼类的采食地。

　　所设计的生态岸线，生境边界形式丰富，食物链完善。通过增加岸线的有机变化，丰富生境结构;通过提供多种生境，建立生物多样性。(来源：深圳市前管理局，给水排水、E20水网固废网、北排集团等)
